Инженеры дизайн-центра “Skat-Pro” выполняют проектирование печатных плат по заказу клиентов на основании схемы и технического задания.

Для качественного выполнения проекта наш специалист должен знать требования, предъявляемые заказчиком к печатной плате. Чем детальней сформулированы требования, тем проще взаимодействие в процессе проектирования, и выше скорость разработки.

1. Механический чертеж (формат DXF AutoCAD, Solid Works, Компас, PDF и др. )

На чертеже необходимо указать:

  • Габариты печатной платы, координаты точек крепления
  • Диаметры крепежных отверстий и их тип (металлизированные, неметаллизированные)
  • Запретные зоны для установки компонентов и трассировки с двух сторон ПП
  • Ограничения по высоте компонентов с двух сторон ПП
  • Местоположение основных разъемов (с указанием первого вывода) и других деталей, жестко привязанных к механической конструкции
  • Сторона и координаты установки индикаторов, светодиодов, кнопок

2. Схема электрическая принципиальная (формат DxDesigner, Orcad DSN, PCAD, Altium Designer, PDF)

3. Перечень компонентов с указанием имени посадочных мест (Foot Print) в формате Excel или др

4. Описания (Datasheet) на основные компоненты

5. Эскиз предварительной компоновки основных элементов ПП

6. Толщина ПП, желаемое кол-во слоев (Stack up)

7. Указание групп цепей и их параметров (с указанием величины волнового сопротивления):

  • Сигналы синхронизации (Clock)
  • Дифференциальные пары
  • Шины (Bus)
  • Цепи высокого напряжения (с указанием величины напряжения и тока)
  • Цепи с большим током (с указанием максимальной силы тока)

8. Специальные требования к маркировке на ПП

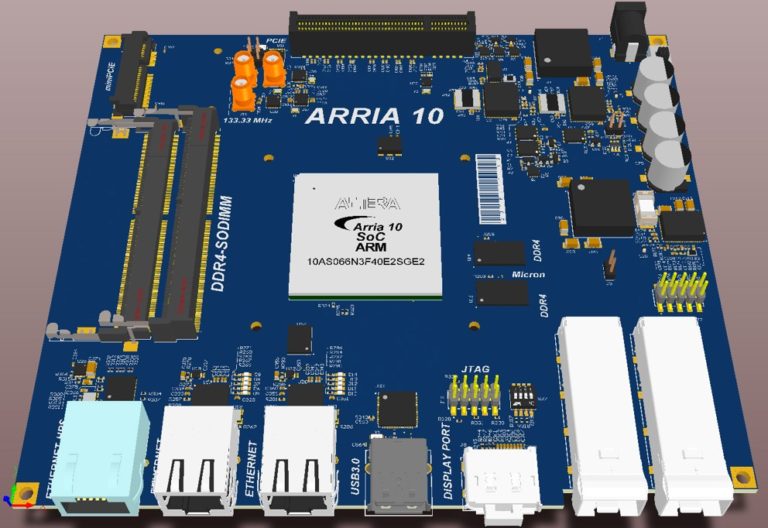

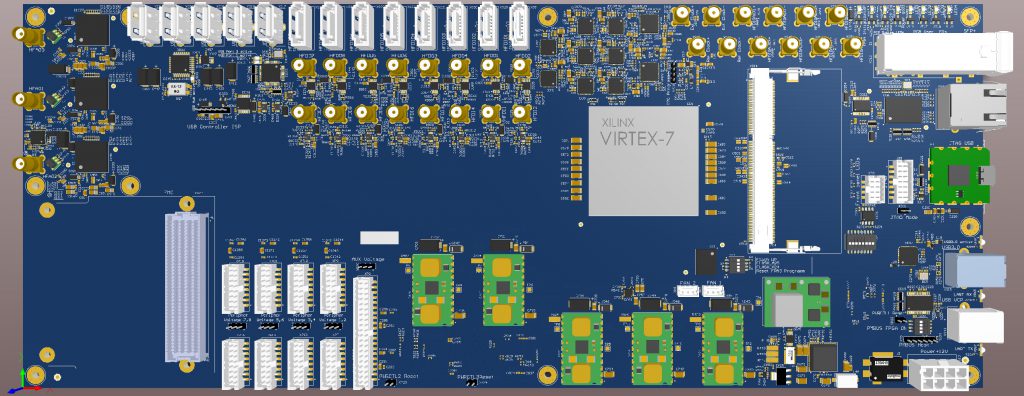

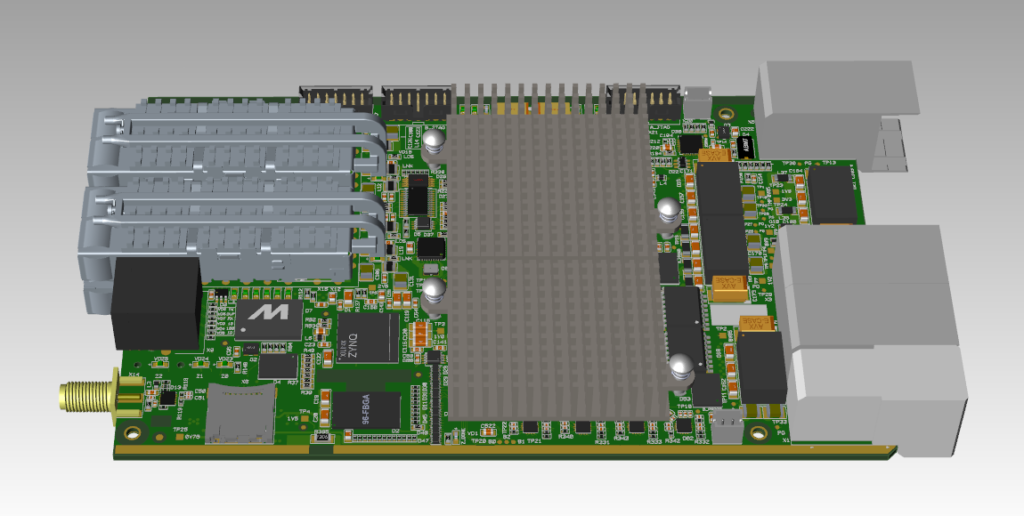

Наши возможности при проектировании:

  • Высокоскоростные интерфейсы:
    • DDR 2/3/4
    • USB 3
    • PCI, PCI Express
    • LVDS, Gigabit Ethernet
    • RapidIO
    • HyperTransport
  • Многослойные печатные платы
  • Платы с микро BGA и BGA корпусами
  • Микроотверстия, глухие и скрытые переходные отверстия, обратное высверливание
  • HDI (платы высокой плотности)
  • Гибкие и гибко-жесткие печатные платы
  • СВЧ-платы, аналоговые и аналого-цифровые платы
  • Объединительные платы (Backplane)
  • Высоковольтные и сильноточные печатные платы

Этапы проектирования

Процесс проектирования печатной платы разделён на этапы.  По окончанию каждого этапа заказчику предоставляются промежуточные результаты. Такой подход информирует заказчика о ходе выполнения проекта и позволяет своевременно избежать ошибок.

При необходимости инженеры дизайн-центра сделают:

  • Моделирования целостности сигнала и питания
  • Анализ ЭМС
  • Расчет виброустойчивости печатных плат
  • Тепловой анализ печатных плат и электронных устройств

Ориентировочные сроки проектирования печатных плат

Выполнение проекта может занять от одной до нескольких рабочих недель, в зависимости от сложности проекта, качества предоставленных исходных данных и оперативности ответов разработчика на уточняющие вопросы по ТЗ.

Количество выводов Срок проектирования
до 4000 2…3 недели
от 4000 до 8000 3…5 недели
от 10000 до 15000 6…8 недель


Окончательные стоимость и сроки работ оценивается индивидуально исходя из предполагаемой трудоемкости. Для точной оценки или обсуждения вопросов по проекту обратитесь к инженерам фирмы.
